下面是華聯歐為您介紹的AVENTICS換向閥,德國AVENTICS換向閥IS12系列，我們的產品質優價廉、報價快、貨期短、物流快速，歡迎您隨時來找我們咨詢。

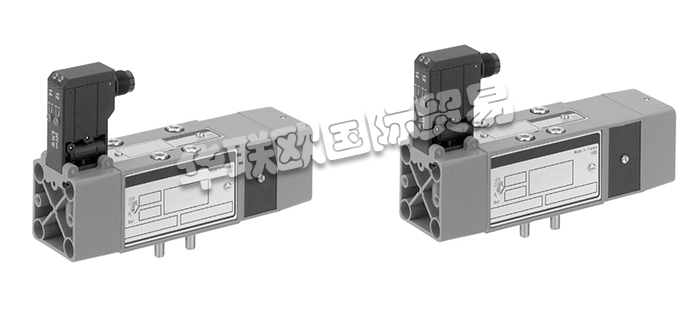

AVENTICS IS12系列符合閥門標準ISO 5599-1。該系列提供IOS1和2尺寸的電控ISO閥門，帶有A型或中央M12連接器。
安沃馳AVENTICS換向閥閥芯在中間位置，如果是中閉的話（就是把氣缸兩頭進氣通道堵?。@樣氣缸兩頭無法排氣就會使氣缸停在中間，無法動作，但是由于氣缸，電磁閥會有泄露，通常這樣無法長時間停在準確位置。手柄逆時針旋轉,兩組密封組件分別在凸輪的作用下關閉下端的兩個通道,上端的兩個通道分別與管道裝置的入口相通。反之,上端的兩個通道關閉,安沃馳AVENTICS換向閥下端兩個通道與管道裝置的入?口相通,實現了不停車換向。由閥瓣、密封圈、調整塊、調節螺釘、夾板和螺栓組成。閥瓣為碳鋼板焊件,設有加強筋,即增加閥瓣強度又起導向作用,保證每組閥瓣間的同軸度。閥瓣上鑲嵌聚氨脂橡膠圈,安沃馳AVENTICS換向閥該材料具有耐油、耐磨損、性能穩定、密封良好和使用壽命長的特點。在凸輪的作用下,密封圈的球面與閥體密封面相接觸產生擠壓彈性變形,達到密封效果。
AVENTICS換向閥5776080220產品介紹
①必須遵守最小控制壓力，否則可能導致開關故障和閥門故障
②在環境和介質溫度下，壓力露點必須至少為15°C，且不得超過3”C
③壓縮空氣的含油量在整個生命周期內必須保持恒定
④只能使用AVENTICS批準的機油
德國AVENTICS換向閥IS12系列特征
①最大Qn 2500升/分鐘
②電氣?？刂?br />
③氣動控制
④寬度：42毫米、56毫米
德國AVENTICS換向閥IS12系列規格
①公稱流量Qn：1060升/分鐘
②開關原理：5/2
③壓縮空氣連接輸出：底板ISO 5599-1
④最小工作壓力：2巴
⑤最大工作壓力：10巴
⑥工作電壓AC：50 Hz230伏
⑦工作電壓AC：60 Hz230伏
⑧電壓容差AC：50 Hz-10%/+10%
⑨電壓容差AC：60 Hz-10%/+10%
德國AVENTICS換向閥IS12系列特點
①手動超控：帶制動裝置
②電氣連接類型：插頭
③電氣連接尺寸：EN 175301-803，A型
④執行控制：單電磁鐵
⑤密封原理：軟密封
⑥標準：ISO 5599-1
⑦先導閥寬度：30毫米
⑧閥門類型：滑閥，正向重疊
⑨阻塞原理：單基板原理
德國AVENTICS換向閥IS12系列特征
①耐用設計
②在底板上組裝
③適用于環境溫度
④耐電壓波動
⑤提供ATEX版本
AVENTICS換向閥應用：
通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。
六通換向閥主要由閥體、密封組件、凸輪、閥桿、手柄和閥蓋等零部件組成(圖1)。閥門由手柄驅動，通過手柄帶動閥桿與凸輪旋轉，凸輪具有定位驅動與鎖定密封組件的開啟與關閉功能。手柄逆時針旋轉，兩組密封組件分別在凸輪的作用下關閉下端的兩個通道，上端的兩個通道分別與管道裝置的進口相通。反之，上端的兩個通道關閉，下端兩個通道與管道裝置的進口相通，實現了不停車換向。
六通閥的閥體由隔板分成兩腔，每腔都有3個通道，中間為進油口，兩端為出油口。閥體為碳鋼板焊結構，體積小，質量輕，結構緊湊，提高了材料的利用率，縮短了生產周期，降低了成本。密封面堆焊不銹鋼，防銹耐腐蝕，密封面經過精加工后拋光研磨，表面粗糙度Ra≤0.8μm。
六通閥有兩組密封組件。每組密封組件由閥瓣、密封圈、調整塊、調節螺釘、夾板和螺栓組成。閥瓣為碳鋼板焊件，設有加強筋，即增加閥瓣強度又起導向作用，保證每組閥瓣間的同軸度。閥瓣上鑲嵌聚氨脂橡膠圈，該材料具有耐油、耐磨損、性能穩定、密封良好和使用壽命長的特點。在凸輪的作用下，密封圈的球面與閥體密封面相接觸產生擠壓彈性變形，達到密封效果。調整塊和調節螺釘在兩組密封組件不能同步到位時可起調整作用，確保各通道密封性能同步到位。
德國AVENTICS換向閥IS12系列使用說明
①根據管道參數選擇電磁閥的：通徑規格（即DN）、接口方式按照現場管道內徑尺寸或流量要求來確定通徑（DN）尺寸
②接口方式，一般DN50要選擇法蘭接口，≤DN50則可根據用戶需要自由選擇
③根據流體參數選擇電磁閥的：材質、溫度
④組腐蝕性流體：宜選用耐腐蝕電磁閥和全不銹鋼
⑤食用超凈流體：宜選用食品級不銹鋼材質電磁閥
⑥高溫流體：要選擇采用耐高溫的電工材料和密封材料制造的電磁閥，而且要選擇活塞式結構類型的
⑦流體狀態：大至有氣態，液態或混合狀態，特別是口徑大于DN25時一定要區分開來
⑧流體粘度：通常在50cSt以下可任意選擇，若超過此值，則要選用高粘度電磁閥
