德國海德漢持續提供技術卓越產品，可靠和貼近客戶的產品，以及面向?qū)嵱玫睦砟钍呛５聺h公司發展的基礎。海德漢公司一方面與科研機構合作，也與客戶密切合作。海德漢編碼器為調試、監測和診斷提供所需的全部信息。PWM檢測設備和PWT測試設備都是專用于分析編碼器的設備。測試設備用于檢查編碼器的功能。深圳市華聯歐國際貿易有限公司專業從事工業自動化備品備件的銷售，優惠促銷海德漢二維編碼器產品，價格低，貨期短，質量有保證，采購海德漢二維編碼器，就選深圳華聯歐，我們會您提供最優質的服務！以下是我們?yōu)槟榻B的德國海德漢二維編碼器KGM 200，感謝閱讀！
?

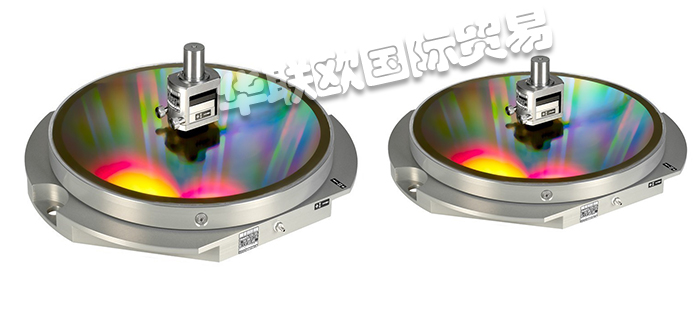

1、德國海德漢二維編碼器KGM 200產品介紹
KGM二維編碼器用于動態檢測CNC數控機床的輪廓加工精度。例如用它進行圓弧細分測試，支持115 mm到0,1 mm的圓弧半徑，進給速率可達80 m/min。KGM可進行兩軸自由形狀測試。KGM優點是非接觸測量，它避免了像DBB這樣滾珠軸承的影響。對于精密加工來說，測量并在必要時補償運動中的偏差是很重要的。標準和檢查機床的指令，如ISO 230-2、ISO 230-3、ISO 230-4和VDI/DGQ 3441規定了許多測定靜電的測量方法和動態偏差。結合強大的評估HEIDENHAIN測量軟件檢查和驗收設備機床允許有意義的加工最小安裝的測量和調整工作。
2、德國海德漢二維編碼器KGM 200產品特征
KGM包括一個固定在基座上的圓晶形狀的二維柵格光柵和一個掃描頭。測量時，掃描頭非接觸地在格柵板上運動。對設置操作，將基座固定在工件夾持元件（例如加工中心的工作臺）上并對正。掃描頭固定在靜止不動的夾刀元件（例如加工中心的主軸）上并大致對正。用一片隔膜將掃描間隙設置為0.5±0.05 mm。用掃描頭上的一組螺絲精細調整該間隙并借助ACCOM信號處理軟件改善測量信號質量。KGM柵格編碼器由一個掃描頭和帶有華夫格式刻度，是嵌入式的在安裝基座中。板和底座都是機械分離的，所以安裝產生的張力不影響測量精度。在測量期間，掃描頭在格柵板上移動，而不進行任何操作接觸。KGM編碼器捕捉任何在一個平面內運動并分別傳輸兩個軸的測量值。
3、德國海德漢二維編碼器KGM 200產品優勢
對相互垂直的兩軸，KGM輸出兩個90°相位差、4µm信號周期信號。測量信號發給計算機進行后續處理。海德漢的EIB 741連接盒（以太網）和IK 220計數卡（PCI總線）用于連接KGM與計算機。這兩種設備都能將正弦測量信號細分4096倍，使每軸的測量步距達到約1 nm。海德漢公司的ACCOM軟件基于ISO 230-4標準處理測量值。用ACCOM可以方便地為KGM對圓弧細分測試和自由形狀測試進行編程。ACCOM信號處理軟件提示用戶輸入所有必要參數信息并生成相應NC程序，所生成的程序通過通信接口（串口或以太網或TCP/IP）可被立即裝入CNC數控系統中。
4、德國海德漢二維編碼器KGM 200產品使用說明
來自HEIDENHAIN的二維編碼器用作的高精度參考編碼器旋轉軸的測量。它們允許任何位置的測量。沒有限制是必要的，例如只對每360°12個位置，即使是短程可以測量位置誤差。此外，角度編碼器使高度轉盤的動態運動在測量點之間可能(根據ISO 230-3)。旋轉軸的位置誤差(旋轉或傾斜臺、旋轉頭)通常是決定性的影響機器整體精度的因素。此時，旋轉軸和傾斜軸不涉及同時移動軸大多數情況下。定位精度，如例如，根據ISO 230-2的定義這樣的索引軸。此外，動態和根據ISO 230-3的熱行為對日益增多的同時移動軸。測量設置由于不同的可能性安裝在機器上(旋轉和傾斜軸、各種直徑的轉盤等。),客戶必須安裝參考角度編碼器本人。定子和之間的剛性連接參考編碼器的轉子必須確保。因?yàn)橐欢康呐ぞ貫榱艘?，需要編碼器移動，測量精度提高將受到影響，如果連接沒有夠死板。長度為L的連接元件軸之間的直徑D參考編碼器和固定部分測量裝置。
5、德國海德漢二維編碼器KGM 200產品應用領域
KGM編碼器動態測試受控機器的輪廓精度工具。例如，他們制造圓形半徑可以進行插值測試范圍從115毫米到0.1毫米進料速度高達72米/分鐘。尤其是在非常小的半徑，誤差來自機器的幾何圖形不再有對測量結果的影響。無接觸掃描也允許在兩個任意輪廓上的自由形式測試斧頭。測量設置安裝時，安裝基座固定在工件保持元件(例如加工臺)并對準斧頭。掃描頭安裝在工具固定元件(例如加工中心的主軸)以便它不能旋轉，也是近似的與軸對齊。交付時包括一個調整板對于掃描間隙的簡單調整至0.5毫米0.05毫米。固定螺釘?shù)膾呙桀^，然后用于微調。它們用于優化顯示在中的測量信號ACCOM評估軟件。
鄭重聲明：內容來源于網絡收集整理，不一定正確，僅作參考;本站僅僅是為了更好地宣傳推廣歐美工控備件等產品信息，方便用戶了解這些歐美工業備品備件，我司非以上品牌的官方授權代理，品牌、商標所有權、型號解釋權都?xì)w原廠商所有。如有問題，請聯系我們。
