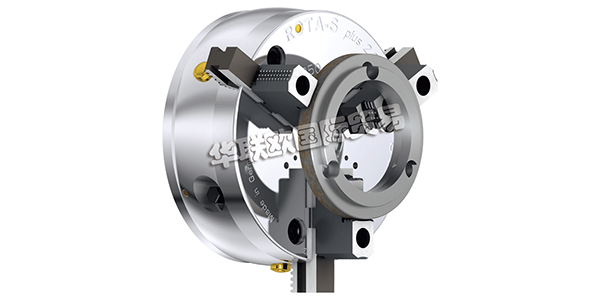

1.SCHUNK三爪卡盤的概述:
利用均布在卡盤體上的三個活動卡爪的徑向移動把工件夾緊和定位的機床附件。“卡盤”是機床上用來夾緊工件的機械裝置。從卡盤爪數上面可以分為:兩爪卡盤，三爪卡盤，四瓜卡盤，六爪卡盤和特殊卡盤

2.結構:
SCHUNK三爪卡盤由卡盤體、活動卡爪和卡爪驅動機構組成。三爪卡盤上三個卡爪導向部分的下面，有螺紋與碟形傘齒輪背面的平面螺紋相味合，當用扳手通過四方孔轉動小傘齒輪時，碟形齒輪轉動，背面的平面螺紋同時帶動三個卡爪向中心靠近或退出，用以夾緊不同直徑的工件。用在三個卡爪上換上三個反爪，用來安裝直徑較大的工件，三術卡盤的自行對中精確度為0.05-0.15mm.用三爪卡盤加工工件的精度受到卡盤制造精度和使用后磨損情況的影響。

卡盤按驅動卡爪所用動力不同.分為手動卡盤和動力卡盤兩種。①手動卡:為通市用附件，常用的有自動定心的三爪卡盤和每個卡爪可以單獨移動的四爪卡盤，三爪卡盤由小錐齒輪驅動大錐齒輪。大錐齒輪的背面有阿基米德螺旋槽，與3個卡爪相哈合。因此用扳手轉動小錐齒輪.便能使3個卡爪同時沿徑向移動，實現自動定心和夾緊.適于夾持圓形，正三角形或正大邊形等的工件。

3.SCHUNK三爪卡盤的工作原理:
三爪自定心卡盤利用三個螺釘，通過盤體止口端面上的螺孔，將卡盤緊固在機床法蘭上。將扳手插入任一齒輪方孔中，轉動扳手時，小齒輪帶動監絲轉動，通過盤絲端面螺紋的轉動，帶動三塊卡爪同時趨進或離散。

4.缺點:
SCHUNK三爪卡盤使用久了，隨著卡盤的磨損三爪會出現喇叭口狀，三爪也會慢慢偏離車床主軸中心。使所加工零件的形位公差增大。要修復三瓜和三爪卡盤。
